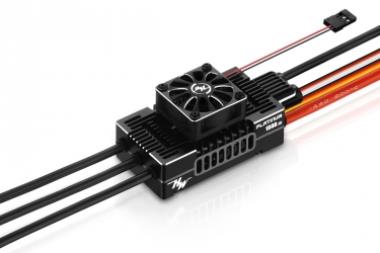

Platinum Pro 150A V5

Platinum Pro 150A V5

Cena:  4 390,00 CZK
bez DPH: 3 628,10
Dostupnost: Do 10 dnů
Artikl:  HW30203500

  Popis

Popis

Nejvyšší řada regulátorů firmy Hobbywing pro letecké aplikace. Tato verze je vhodná pro vrtulníky řady 550-580 a velké modely letadel třídy .70-.120. Spínaný BEC 5,4-8,4V 10A. Trvalý proud 150A, špičkový 180A. Napájení 3-8S LiPol. Hmotnost 140g. Rozměry 83x37x21mm.

Špičkový programovatelný mikroprocesorový regulátor pro střídavé motory bez senzorů („brushless, sensorless“) zkonstruovaný s využitím možností nejmodernější polovodičové techniky s vynikajícími užitnými vlastnosti a s rozsáhlými možnosti programování a nastavování. Slouží k ovládání otáček střídavých elektromotorů ve větších a obřích modelech letadel nebo vrtulníků při napájení z akumulátorů NiCd/NiMH i Li-poly/Li-ion/Li-Fe. Je konstruován se zřetelem vysokou na dlouhodobou zatížitelnost a odolnost, jaká je vyžadována v soutěžních a velkých modelech. Pro vrtulníky nabízí funkci pokročilou governoru s řadou nastavitelných parametrů regulace konstantních otáček. Je vybaven vysokovýkonným spínaným stabilizátorem napájení BEC s nastavitelným výstupním napětím zajišťujícím napájení přijímače a serv z pohonného akumulátoru. Pro snadné nastavování regulátoru slouží speciální Multifunkční LCD programovací box Hobbywing nebo OTA programátor s Bluetooth, které se prodávají zvlášť.

POPIS A FUNKCE REGULÁTORU

Vhodný pro valnou většinu leteckých střídavých motorů s napájením z akumulátorů 3-8S LiPo/Li-ion.
Vysokovýkonný mikroprocesor pro přesnou funkci governoru (udržování konstantních otáček) a super měkký rozběh.
Zvláštní stabilizátor napájení pro mikroprocesor pro velkou odolnost proti rušení a omezení rizika ztráty kontroly.
Technologie optimalizovaného řízení DEO (Driving Efficiency Optimization) významně zlepšuje odezvu plynu a účinnost řízení výkonového stupně, snižuje teplotu regulátoru.
Nový spínaný stabilizátor napájení BEC výstupním napětím s nastavitelným v rozmezí 5,4-8,4 V a zatížitelností 10 A trvale / 30 A špičkově.
BEC je oddělen od ostatních obvodů regulátoru, může si zachovat správnou funkci i při spálení výkonové desky s MOSFET tranzistory regulátoru.
Rozsáhlé možnosti programování se širokou paletou nastavitelných funkcí a parametrů.
Letové režimy: Letadlo, Vrtulník (lineární plyn), Vrtulník (Elf Governor), Vrtulník (Store Governor)
Nový program governoru s nastavitelnými parametry governoru P/I přináší skvělé udržování konstantních otáček, zaručuje stabilní otáčky nosného rotoru i při prudkých změnách zatížení.
Zapisovač letových údajů zapisuje otáčky, minimální napětí a maximální teplotu v průběhu letu.
Funkce „restart při autorotaci“ může ručně přerušit autorotaci a rychle restartovat motor, aby se zabránilo havárii způsobené nesprávným ovládáním modelu.
Nezávislý výstupní port pro signály otáčkoměru ve vrtulníkových režimech/pro zapínání reverzace chodu motoru v režimu letadlo.
Zvláštní programovací port pro programování regulátoru nebo nastavování parametrů Multifunkčního LCD programovacího boxu nebo OTA modulu s Bluetooth.
Podporuje online kontrolu dat, programování regulátoru, aktualizaci firmwaru na PC nebo smartphonu/tabletu (vyžaduje Multifunkční LCD programovací box nebo OTA modul).
OTA modul s Bluetooth (prodává se zvlášť) pro bezdrátové programování regulátoru pomocí vašeho smartphonu (iOS nebo Android).
Řada ochranných funkcí: ochrana při startu, tepelná ochrana regulátoru, tepelná ochrana kondenzátorů, ochrana proti přetížení, nadproudová ochrana a ochrana při ztrátě řídícího signálu.

PROGRAMOVATELNÉ FUNKCE

Letový režim: Umožňuje volit programy pro letadla, vrtulníky (s lineárním ovládáním plynu), vrtulníky (s Elf governorem) nebo vrtulníky (se Store governorem).
Počet článků LiPo: Regulátor nabízí automatickou detekci počtu článků nebo jeho ruční nastavení.
Způsob odpojení motoru při aktivaci napěťové ochrany: Regulátor postupně sníží výkon na 50% plného výkonu během 3 sekund po aktivaci napěťové ochrany, pokud je zvolen režim „Omezení výkonu“. Je-li zvolen režim „Tvrdé vypnutí“, je motor okamžitě vypnut.
PCO - Napěťová ochrana: Prahová úroveň napěťové ochrany je nastavitelná v rozmezí 2,7-3,7 V/článek.
Napětí BEC: Napětí BEC stabilizátoru napájení je nastavitelné v rozmezí 5,0-8,0 V po krocích 0,1 V.
Doba rozběhu: Doba rozběhu je nastavitelná v rozmezí 4-25 s po krocích 1 s.
Parametr governoru P: Určuje schopnost regulátoru uchovávat stabilní otáčky.
Parametr governoru I: Určuje dynamickou odezvu regulátoru.
Čas automatického restartu: V režimech Vrtulník (Elf/Store Governor) regulátor vypne motor, je-li plyn mezi 25 a 40%. Pokud přidáte plyn nad 40% v průběhu přednastaveného času automatického restartu, motor se rychle rozeběhne a (v průběhu nastavené akcelerační doby restartu) akceleruje na otáčky odpovídající aktuální hodnotě plynu. Pokud přidáte plyn nad 40% po uplynutí přednastaveného času automatického restartu, regulátor přejde na měkký start.
Akcelerační doba restartu: Nastavitelná v rozmezí 1-3 s po krocích 0,5 s. Tato funkce určuje dobu, kterou motoru zabere restartování a akcelerace na plné otáčky v režimech Vrtulník (Elf/Store Governor).
Brzda: Nastavuje funkci brzdy vrtule – vypnuta, normální, proporcionální, reverzace (umožňuje zapnout reverzaci chodu motoru pomocí dalšího kanálu s přepínačem).
Intenzita brzdění: Nastavitelná v rozmezí 0-100% po krocích 1% pro režim brzdy Normal.
Časování: Nastavitelné v rozmezí 0-30° po krocích 1°.
Smysl otáčení motoru: Po směru hodinových ručiček/Proti směru hodinových ručiček.
DEO volnoběžka: Tuto funkci je možno zapnout nebo vypnout v režimech Letadlo nebo Vrtulník (Lineární plyn) pro dosažení lepší linearity odezvy plynu.

OCHRANNÉ FUNKCE REGULÁTORU

Ochrana při rozběhu: Regulátor během rozběhu měří otáčky motoru. Pokud se otáčky přestanou zvyšovat nebo jejich nárůst není stabilní, regulátor to vyhodnotí jako nesprávný rozběh. Pokud je v tento okamžik plyn na méně než 15%, regulátor se automaticky pokusí o nový restart motoru; je-li plyn na více než 15%, musíte ovladač plynu stáhnout zcela dolů pro nové restartování motoru.
Tepelná ochrana regulátoru: Pokud teplota regulátoru překročí 110°C, regulátor bude postupně omezovat výkon, ale nevypne motor úplně. Aby bylo zajištěno, že si motor uchová určitý výkon, a nebude příčinou havárie, je maximální omezení výkonu cca 50% plného výkonu. Jak bude teplota regulátoru klesat, regulátor postupně obnoví maximální výkon. Navíc při zapnutí nesmí teplota regulátoru překročit 70°C, jinak není možné motor zapnout.
Ztráta signálu plynu: Regulátor vypne motor, pokud signál chybí po dobu 0,25 s, aby se předešlo ještě větším škodám a rizikům vyplývajícím z rychle se otáčejícího rotoru nebo vrtule. Jakmile je přijat normální signál, regulátor obnoví normální funkci.
Ochrana proti přetížení: Regulátor vypne motor nebo se automaticky restartuje, když se jeho zatížení náhle zvýší na velmi vysokou hodnotu. (Možná příčina: zablokování vrtule nebo rotoru.)
Nadproudová ochrana: regulátor vypne motor, pokud se proud přiblíží k hodnotě zkratového proudu. Tato ochrana může být aktivována zkratem ve spáleném motoru nebo z jiných příčin.

Tip: Při vůbec prvním zapnutí regulátoru nejprve proveďte kalibraci rozsahu plynu dle návodu. Teprve potom je možno regulátor používat a nastavovat další parametry s pomocí Multifunkčního LCD programovacího boxu nebo OTA modulu s Bluetooth.
Použití Letadlo,Vrtulník
Typ střídavý
Trvalý proud [A] 150
Max. špičkový proud [A] 180
LiXX článků 3 - 8
BEC napětí [V] 5.4 - 8.4
BEC proud [A] 10
Délka [mm] 83
Šířka [mm] 37
Výška [mm] 21
Hmotnost [g] 140
Regulace jednosměrná
Brzda Ano
Vstup pro senzory Ne
Programovatelný Ano
