Popis

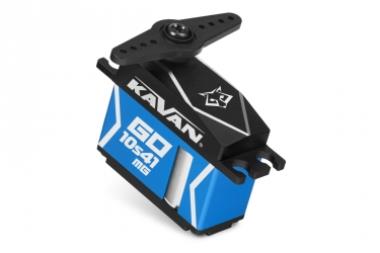

Silné a super rychlé programovatelné digitální miniservo 41g s coreless motorem, titanovými převody a širokým rozsahem napájecího napětí 4,8-8,4V, 2xBB, ideální pro větší větroně, hotlinery, apod. Tah 6,0kg.cm, rychlost 0,100s/60°při 4,8V, tah 7,0kg.cm, rychlost 0,090s/60° při 6,0V, tah 9,0kg.cm, rychlost 0,080s/60° při 7,4V, tah 10,5kg.cm, rychlost 0,075s/60° při 8,4V. Hliníková krabička pro dokonalé chlazení při vysokém zatížení. Rozměry 35,5x15x29,2, hmotnost 41g.
Silné a super rychlé programovatelné digitální miniservo s coreless motorem, titanovými převody s výstupní hřídelí uloženou na dvou kuličkových ložiscích pro použití ve větších větroních, hotlinerech apod. Pro dokonalé chlazení i při vysokém zatížení je servo uloženo v hliníkové krabičce.
S pomocí USB programátoru/rozhraní pro serva GO a obslužného PC programu můžete programovat celou řadu parametrů serva.
Programovatelné funkce
Velikost výchylky: Slouží k nastavení maximální velikosti výchylek serva. Výchozí nastavení je cca 120° při běžném rozsahu šířek řídících impulsů (900~2100 µs); cca 180° při maximálním povoleném rozsahu šířky řídících impulsů (500~2500 µs).
Neutrál serva: Slouží k nastavení neutrální (středové) polohy serva.
Tlumení: Nastavuje charakteristiku chování serva při zastavování jeho pohybu.
Výstupní výkon: Nastavuje výstupní výkon serva. Čím vyšší hodnota, tím je servo rychlejší a má vyšší tah – samozřejmě, proudový odběr bude úměrně tomu vyšší. Rozsah: 39,2~100%
Citlivost: Nastavuje citlivost (šířku pásma necitlivosti) serva. Čím vyšší hodnota, tím je pásmo necitlivosti užší – servo se pohne, jen pokud je změna šířky řídícího signálu větší, než je šířka pásma necitlivosti. Nastavená příliš vysoká hodnota citlivosti může v některých aplikacích způsobovat kmitání serva. Rozsah: Ultra High (Extra vysoká – pásmo necitlivosti cca 1 µs) – High (Vysoká – cca 2 µs) – Medium (Střední – cca 3 µs) – Low (Nízká – cca 4 µs)
Měkký rozběh: Zapíná/vypíná funkci měkkého rozběhu. Tato funkce brání prudkému najetí serva do provozní polohy po zapnutí jeho napájení a omezuje tak nebezpečí poškození jeho převodů.
Obrácení smyslu výchylek: Obrací smysl výchylek serva.
FUTABA SR režim: Pouze pro použití serva s kanály RC souprav FUTABA pracujícími v SR režimu. Tuto volbu nezapínejte, pokud používáte odlišné nastavení RC soupravy FUTABA nebo RC soupravu jakékoliv jiné značky.
Režim SANWA SSR: Pouze pro použití serva s kanály RC souprav SANWA pracujícími v SSR režimu. Tuto volbu nezapínejte, pokud používáte odlišné nastavení RC soupravy SANWA nebo RC soupravu jakékoliv jiné značky.
Nouzové výchylky fail-safe: V případě úplné ztráty řídícího signálu z přijímače nebo nemůže-li servo signál správně detekovat (např. pro rušení), servo může přejít do jednoho ze tří nouzových režimů:
(a) Volné: Fail-safe je vypnuto.
(b) Udržování polohy: servo udržuje polohu odpovídající poslednímu správně přijatému signálu.
(c) Přechod do neutrálu: Servo se vrátí do neutrální (šířka impulsů 1500 µs) polohy.
Ochrana při přetížení: Zapíná nebo vypíná ochranu při přetížení serva ve třech úrovních – jakmile přetížení trvá po přednastavenou dobu (v sekundách), výstupní výkon serva je omezen na odpovídající přednastavenou hodnotu (v % max. výkonu).
Reset: Obnovuje výchozí tovární nastavení připojeného serva.
Rozšířené napájecí napětí 4,8-7,4 V (jmenovité).
Výstupní hřídel s tisícihranem s 25 zuby/5,92 mm.
Velikost serva Mini
Typ serva Digitální
Tah při 4,8 V [kgcm] 6
Tah při 6,0 V [kgcm] 7
Tah při 7,4 V [kgcm] 9
Tah při 8,4 V [kgcm] 10.5
Rychlost při 4,8 V [s/60st.] 0.1
Rychlost při 6,0 V [s/60st.] 0.09
Rychlost při 7,4 V [s/60st.] 0.08
Rychlost při 8,4 V [s/60st.] 0.075
Převody serva Titanové
Kuličková ložiska 2×
Highvoltage Ano
Napájení [V] 4.8 - 8.4
Délka [mm] 35.5
Šířka [mm] 15
Výška [mm] 29.2
Hmotnost [g] 41
Určeno pro Letadla,Vrtulníky,Silniční auta
