Popis

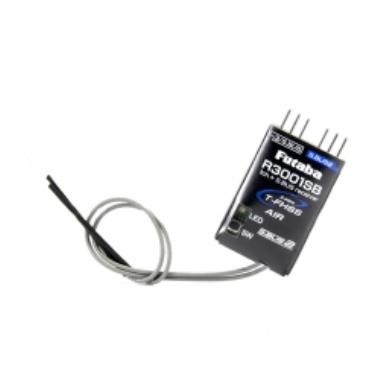

Miniaturní telemetrický přijímač Futaba T-FHSS Air-2.4GHz pro FPV drony s porty S.BUS (až 18 kanálů - dle vysílače)/1x PWM kanál 3 a S.BUS2 pro telemetrické senzory a další zařízení. Napájení 4,8-7,4 V, rozměry 21,1x41,8x5,3 mm, hmotnost 4,2 g. Diverzitní antény.
Malý a velmi lehký telemetrický přijímač Futaba přenosového systému T-FHSS Air-2.4GHz s dvojicí diverzitních antén s plným dosahem. Je určen pro předevšímpoužití v dronech a jiných modelech používající řídící jednotky komnikující po sběrnicích S.BUS nebo S.BUS2.; díky kompaktním rozměrům a velmi nízké hmotnosti je vhodný i pro malé modely letadel s S.BUS/S.BUS2 servy. Volitelné kanálové režimy R3001SB poskytují jeden klasický PWM kanálový výstup (kanál 3) a S.BUS2 výstup nebo S.BUS a S.BUS2 výstup. S.BUS2 port pro obousměrnou komunikaci umožňuje připojení S.BUS2 serv, telemetrických čidel a dalších kompatibilních zařízení. Provozní stavy přijímače jsou signalizovány LED indikátorem.
Přenosový systém
Futaba T-FHSS Air-2.4GHz pro létající modely. Není kompatibilní s přenosovým systémem T-FHSS Surface 2.4GHz používaným RC soupravami Futaba pro RC auta, jinou pozemní techniku a lodě.
Napájení
4,8-7,4 V (jmenovité napětí) – tj. např. 4-6 čl. NiMH, 2S LiPo, LiFe, Li-ion akumulátory, BEC stabilizátory napájení v daném rozsahu napětí.
Anténa
Přijímač je v zájmu maximalizace příjmu signálu bez ohledu na vzájemnou polohu modelu a vysílače vybaven dvojicí diverzitních antén. Ty je třeba v modelu upevnit se vzájemnou orientací 90°.
Výstupy přijímače, kanálové režimy
Přijímač je vybaven zdířkami pro standardní konektory Futaba (s výstupkem), do nichž je možno samozřejmě zasouvat i konektory UNI (=JR/Graupner, Hitec) bez bočního výstupku.
Kanálové výstupy (PWM/S.BUS): R3001SB umožňuje změnu přiřazení zásuvky kanálu 3 dovolující používat 1 klasický PWM výstup a S.BUS2 výstup nebo kombinaci S.BUS a S.BUS2 výstupu. Volba kanálového režimu se provádí pomocí tlačítka na přijímači ve speciálním nastavovacím režimu – v normálním provozním režimu nelze kanálové režimy změnit.
S.BUS2: Zásuvka S.BUS2 umožňuje připojení S.BUS2 serv, gyroskopů a dalších kompatibilních zařízení a připojení telemetrických senzorů Futaba, jejichž údaje je možno zobrazovat na vysílači.
Telemetrie
R3001SB předává do vysílače údaje o napájecím napětí přijímače bez potřeby připojení jakýchkoliv senzorů.
R3001SB umožňuje používání všech telemetrických senzorů Futaba a dalších čidel kompatibilních se systémem sběrnice S.BUS2 s obousměrnou komunikací.
Sada přijímače obsahuje: přijímač R3001SB, návod k obsluze.
Co je S.BUS2/S.BUS
S.BUS – Sériová sběrnice Futaba s jednosměrnou komunikací umožňující ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního portu S.BUS přijímače.
S.BUS2 – Sériová sběrnice Futaba pro obousměrnou komunikaci umožňující (jako S.BUS) ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního/vstupního portu S.BUS2 přijímače. Kromě toho umožňuje připojovat telemetrické senzory a předávat data z nich prostřednictvím přijímače pro zobrazení na vysílači; z některých S.BUS2 serv může do vysílače předávat informace o provozním proudu, teplotě nebo úhlu výstupní páky serva.
Na rozdíl od klasických RC souprav S.BUS(2) systém používá sériovou datovou komunikaci pro přenášení řídících signálů z přijímače do serv, gyra nebo jiného zařízení. Tato data obsahují povely jako „přesuň servo kanálu 3 do polohy 15 stupňů, přesuň servo kanálu 5 do polohy 30 stupňů“ pro více zařízení. S.BUS(2) zařízení vykonávají pouze povely příslušející jejich vlastnímu nastavenému kanálu. Z tohoto důvodu je možno připojit několik serv ke stejnému signálovému kabelu, a přitom je nastavovat a ovládat jednotlivě dle potřeby. K tomu slouží identifikační kód serva (ID). ID najdete na nálepce na krabičce serva.
S.BUS2 servo je možno připojovat do S.BUS2 i S.BUS portů přijímače. Jeho funkce je dána nastavením kanálu do paměti serva (provádí se pomocí programovacího rozhraní vysílače Futaba, programátoru SBC-1 nebo USB rozhraní CIU-3 s PC programem S-Link – pro některá serva lze kanál nastavovat jen s pomocí vysílače).
S.BUS nebo S.BUS2 servo připojené do kanálového výstupu klasického přijímače (PWM) funguje jako klasické servo. Jeho pohyb je dán signálem v kanálu přijímače, k němuž je připojeno. Nastavení programovatelných funkcí serva zůstává v platnosti.
Modulace/Kódování T-FHSS Air-2.4GHz
Počet kanálů (S.BUS/S.BUS2 - dle Tx) 18
Funkce Fail-safe
Napájení (jmenovité napětí) 4.8V,6V,7.2V,7.4V,6.6V
Délka [mm] 41.8
Šířka [mm] 21.1
Výška [mm] 5.3
Hmotnost [g] 4.2
Sériový výstup S-BUS,S-BUS2
