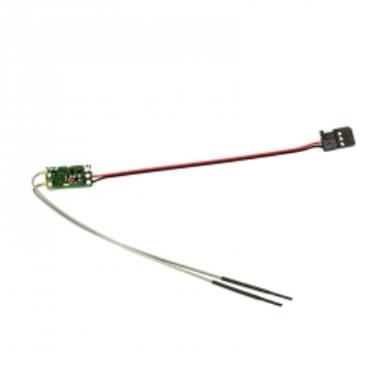

Futaba R2000SBM S-FHSS/FHSS 8k 2,8g přijímač

Miniaturní superlehký přijímač Futaba S-FHSS-2.4GHz pro FPV drony s OSD vybavený portem S.BUS (až 8 kanálů - dle vysílače) s RSSI. Napájení 4,8-7,4 V, rozměry 20x10x3 mm, hmotnost 2,9 g. Diverzitní antény, bez telemetrie.

Miniaturní a velmi lehký přijímač Futaba přenosového systému S-FHSS 2.4GHz bez telemetrie s dvojicí diverzitních antén s plným dosahem. Je určen pro předevšímpoužití v FPV dronech a jiných modelech používající řídící jednotky komunikující po sběrnicích S.BUS; díky miniaturním rozměrům a velmi nízké hmotnosti je vhodný i pro malé modely letadel s S.BUS/S.BUS2 servy. R2000SBM poskytuje jeden sériový S.BUS výstup. Provozní stavy přijímače jsou signalizovány LED indikátorem.

Přenosový systém

Futaba S-FHSS 2.4GHz pro létající modely (pro vysílače Futaba S-FHSS a VF modul TN-FH).

Napájení

4,8-7,4 V (jmenovité napětí) – tj. např. 4-6 čl. NiMH, 2S LiPo, LiFe, Li-ion akumulátory, BEC stabilizátory napájení v daném rozsahu napětí.

Anténa

Přijímač je v zájmu maximalizace příjmu signálu bez ohledu na vzájemnou polohu modelu a vysílače vybaven dvojicí diverzitních antén. Ty je třeba v modelu upevnit se vzájemnou orientací 90°.

Výstupy přijímače

Přijímač je opatřen třížilovým výstupním S.BUS kabelem se servokonektorem Futaba. S.BUS výstup má max. 8 kanálů.

Telemetrie

R2000SBM neumožňuje přenos telemetrie, umožňuje však do řídící jednotky dronu předávat údaj o síle přijímaného signálu (RSSI).

Sada přijímače obsahuje: přijímač R2000SBM, návod k obsluze.

Co je S.BUS2/S.BUS

S.BUS – Sériová sběrnice Futaba s jednosměrnou komunikací umožňující ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního portu S.BUS přijímače.
S.BUS2 – Sériová sběrnice Futaba pro obousměrnou komunikaci umožňující (jako S.BUS) ovládání serv, regulátorů, spínačů, gyroskopů a dalších kompatibilních RC zařízení připojených do jediného výstupního/vstupního portu S.BUS2 přijímače. Kromě toho umožňuje připojovat telemetrické senzory a předávat data z nich prostřednictvím přijímače pro zobrazení na vysílači; z některých S.BUS2 serv může do vysílače předávat informace o provozním proudu, teplotě nebo úhlu výstupní páky serva.

Na rozdíl od klasických RC souprav S.BUS(2) systém používá sériovou datovou komunikaci pro přenášení řídících signálů z přijímače do serv, gyra nebo jiného zařízení. Tato data obsahují povely jako „přesuň servo kanálu 3 do polohy 15 stupňů, přesuň servo kanálu 5 do polohy 30 stupňů“ pro více zařízení. S.BUS(2) zařízení vykonávají pouze povely příslušející jejich vlastnímu nastavenému kanálu. Z tohoto důvodu je možno připojit několik serv ke stejnému signálovému kabelu, a přitom je nastavovat a ovládat jednotlivě dle potřeby. K tomu slouží identifikační kód serva (ID). ID najdete na nálepce na krabičce serva.

S.BUS2 servo je možno připojovat do S.BUS2 i S.BUS portů přijímače. Jeho funkce je dána nastavením kanálu do paměti serva (provádí se pomocí programovacího rozhraní vysílače Futaba, programátoru SBC-1 nebo USB rozhraní CIU-3 s PC programem S-Link – pro některá serva lze kanál nastavovat jen s pomocí vysílače).

S.BUS nebo S.BUS2 servo připojené do kanálového výstupu klasického přijímače (PWM) funguje jako klasické servo. Jeho pohyb je dán signálem v kanálu přijímače, k němuž je připojeno. Nastavení programovatelných funkcí serva zůstává v platnosti.
Modulace/Kódování S-FHSS-2.4GHz
Počet kanálů (S.BUS - dle Tx) 8
Funkce Fail-safe
Napájení (provozní rozsah) [V] 3.7 - 8.4
Délka [mm] 20
Šířka [mm] 10
Výška [mm] 3
Hmotnost [g] 2.9
Sériový výstup S-BUS
