Popis
Programovací karta pro regulátory řady Flyfun a Skywalker. Vstupní napětí 4,8-6V.

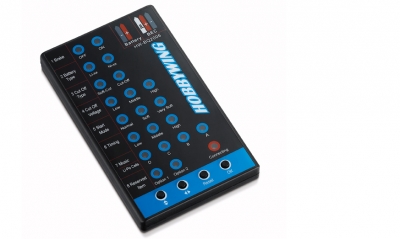

Programovací karta pro letecké regulátory Hobbywing FLYFUN a Skywalker slouží ke snadnému a rychlému programování regulátorů - doma na stole stejně jako na letišti. Regulátor se připojuje pomocí servokabelu, zásuvka se nachází na horní straně karty. Napájení karty je zajištěno z BEC stabilizátoru napájení regulátoru Hobbywing nebo z běžného 4-5čl. NiCd nebo NiMH přijímačového akumulátoru připojeného ke kartě (v případě regulátoru OPTO). Programování se provádí s připojeným motorem i pohonným akumulátorem (i v případě OPTO regulátorů).
Regulátory Hobbywing je možno programovat v modelu s namontovanou vrtulí - z bezpečnostních důvodů ale přesto doporučujeme při programování odmontovat vrtuli - zabráníte tak možné nehodě při nějakém opomenutí nebo chybě obsluhy.
Pro programování slouží čtyři tlačítka při spodním okraji karty. S jejich pomocí volíte programové funkce pro nastavování a nastavujete jejich hodnotu signalizovanou svitem příslušné LED diody. Tlačítkem „OK“ se potvrzuje provedená změna a odesílá se do regulátoru, tlačítko „Reset“ slouží k vymazání všech nastavení a návrat všech hodnot na výchozí tovární nastavení. Stav komunikace s regulátorem indikuje LED „Connecting“.
Regulátor s BEC: Servokabel regulátoru odpojte od přijímače a poté jej zapojte do zásuvky v pravém horním rohu karty označené „BEC“. Pohonný akumulátor připojte k regulátoru; LED na kartě se rozsvítí a ukážou vám aktuální nastavené hodnoty jednotlivých funkcí - a můžete nastavovat!
Regulátor bez BEC (OPTO): Servokabel regulátoru odpojte od přijímače a poté jej zapojte do zásuvky v pravém horním rohu karty označené „BEC“. Přijímačový akumulátor (4,8-6,0 V) zapojte do zásuvky na pravém horním rohu programovací karty označené „Batt.“ Pohonný akumulátor připojte k regulátoru; LED na kartě se rozsvítí a ukážou vám aktuální nastavené hodnoty jednotlivých funkcí - a můžete nastavovat!
Seznam funkcí a nastavitelných hodnot je uveden na štítku na kartě, podrobný popis funkcí je uveden v návodech dodávaných s regulátory Hobbywing.
Kompatibilní regulátory Hobbywing
FLYFUN V4 a starší
Skywalker V2 a starší
regulátory již nevyráběných řad Guard a Sword
Napájení [V] 4.8 - 6
Délka [mm] 92
Šířka [mm] 52
Výška [mm] 6
Hmotnost [g] 26
